为现场、实验室、车间残余应力、残余奥氏体含量测量而设计的一款便携式X射线应力测定仪。

优秀的便携性能，整套设备重量不超过20公斤（包括测角仪、标准支架）。

测试准确，每次测量取9个以上ψ角度，短时间内即可完成一点应力测量。

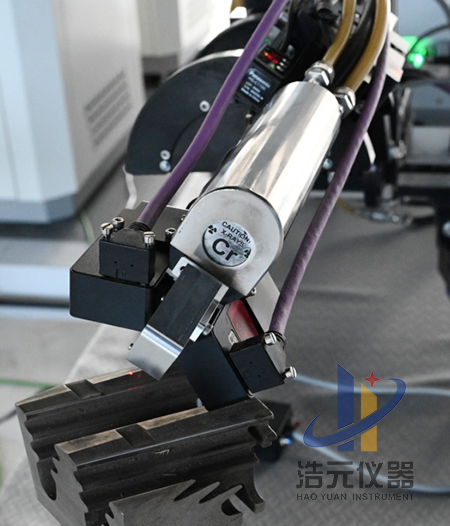

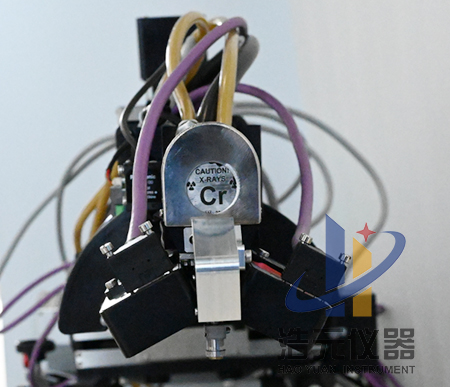

采用双半导体线阵探测器技术，在测量正应力的同时测量剪切应力值。

每个探测器2θ范围为35°，探测器线性计数率大于10⁹CPS，不会产生计数饱和现象。

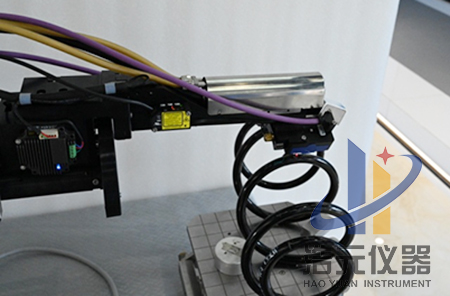

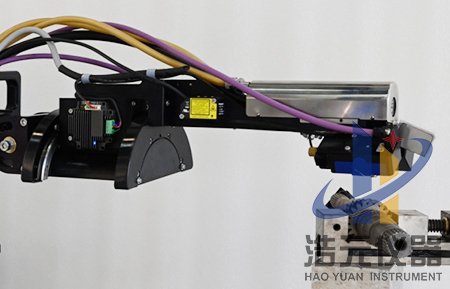

激光位移传感器指示工件应力测量位置、确定衍射面高度，实现快速定位。

方便配置手动、自动X（行程300mm）、Y（行程200mm）轴支架，用于测量主应力及主应力方向、全自动应力云图测量。

Z轴移动范围达300mm，在不调整设备结构时，也适合更大尺寸工件应力测量。

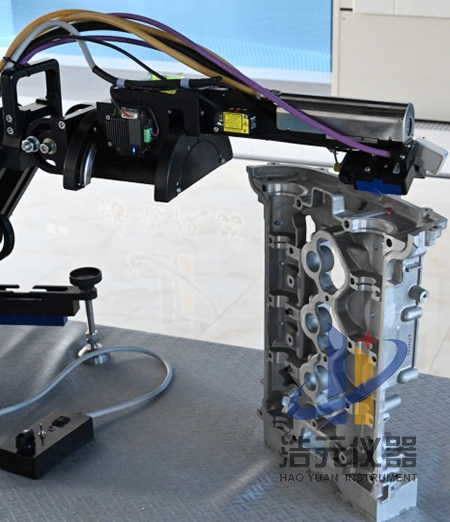

蛇形手臂设计，可在不移动支架底座的情况下将测角仪调整至各个方向，方便现场对大型结构件的各种部分进行应力测试。

同倾法和侧倾法通用，通过手工切换。侧倾法和同倾法2θ角测量范围: 105°~170°。

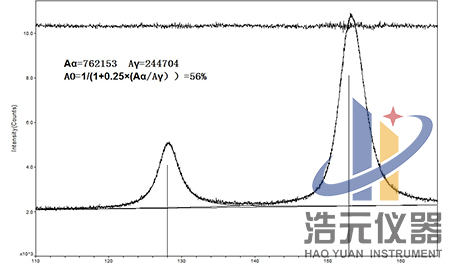

一次曝光实现奥氏体含量测量。

ψ角测量范围：-35°～+35°，摇摆角：0～8°范围内设定。

无应力铁粉连续5次测量的应力标准差小于± 5MPa。

X射线管

自主知识产权的金属陶瓷X射线管，耐热、抗震、不易损坏并且更换容易，无需专用工具可在几分钟之内更换完毕。采用内置循环水进行冷却，可长时间稳定使用。

可选的多种靶材在应力测量时能够获得高质量衍射峰，从而保证应力测量结果准确性，可选靶材： Cr、Mn、Cu、Co、Fe、V等。

产品符合ASTM E915-2010、EN15305-2008及GB7704-2016等残余应力分析检测标准。

软件功能描述：

专业的残余应力测量及分析软件，采用直线和椭圆两种方式进行拟合，采用不假定剪切应力为零的完整应力方程和椭圆拟合方法, 在测量正应力的同时测量剪切应力值。峰形拟合函数包括高斯、洛伦兹、皮尔森峰形拟合、抛物线等。检测测试结果除了正应力值和剪切应力值，峰强、积分宽度、半高宽等重要信息。
